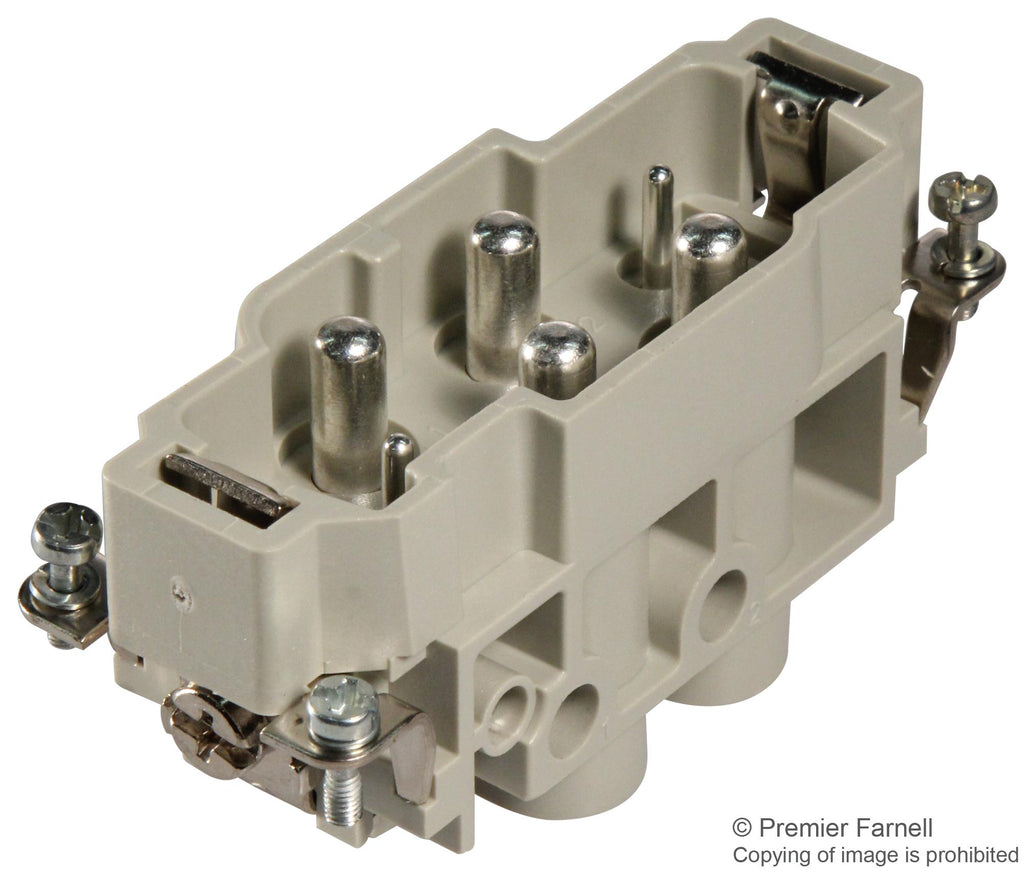

description
- Gamme de produits : série Han-Com
- Type de connecteur à usage intensif : insert
- Non. de contacts : 7 contacts
- Taille de la coque rectangulaire : 16B
- Sexe : Plug
- Type de contact à usage intensif : broche à vis
- Courant nominal : 80 A
- SVHC : pas de SVHC (15 janvier 2018)
- Organismes d'approbation : CSA, UL, VDE
- Type de connecteur : rectangulaire
- Sexe du contact : Pin
- Matériau des contacts : alliage de cuivre
- Placage des contacts : contacts plaqués argent
- Terminaison de contact : vis
- Type de terminaison de contact : vis
- À utiliser avec : boîtiers et capots Han 16B
- Indice IP/NEMA : IP65
- Non. ou Contacts : 7Contacts
- Non. de rangées : 2 rangées
- Non. de lignes : 2 lignes
- Température de fonctionnement maximale : 125 °C
- Température de fonctionnement minimale : -40 °C
- Plage : 16 B
- Méthode de terminaison : vis
- Tension nominale : 830 V
- Tension nominale VCA : 690 V
- Taille maximale de la zone de câble : 2,5 mm²
- Taille minimale de la zone de fil : 0,5 mm²
- Taille de fil AWG Max : 14AWG
- Taille de fil AWG Min : 20AWG
- Tension de fonctionnement : 690 V
